Inleiding voor het onderwerp

ATTENTIE De motor nooit met extra dempingsmateriaal (bv. een deken) afdekken - brandgevaar!

ATTENTIE Bij werkzaamheden in de motorruimte de volgende instructies in acht nemen - gevaar voor verwondingen of brand. De motorruimte van de wagen is een gevaarlijk gebied!

ATTENTIE

Aanwijzingen voordat er wordt begonnen met werkzaamheden in de motorruimte

De motor afzetten en de sleutel uit het contact trekken, bij wagens met het systeem KESSY het bestuurdersportier openen.
De handrem stevig aantrekken.
Bij wagens met schakelbak de versnellingshendel in de neutraalstand plaatsen. Bij wagens met automatische versnellingsbak de keuzehendel in stand P plaatsen.
De motor laten afkoelen.
De motorkap nooit openen als er stoom of koelvloeistof uit de motorruimte komt - gevaar voor verbranding! Wachten totdat er geen stoom/koelvloeistof meer naar buiten komt.

ATTENTIE

Aanwijzingen voor werkzaamheden in de motorruimte

Alle personen uit de buurt van de motorruimte houden.
Geen hete motoronderdelen aanraken - gevaar voor verbranding!
Nooit in de koelluchtventilator grijpen. De koelluchtventilator kan nog ongeveer 10 minuten na het uitschakelen van het contact plotseling gaan draaien!
In de buurt van de motor niet roken en geen open vuur of vonkgevaarlijke voorwerpen gebruiken.
Geen voorwerpen (bv. poetsdoeken of gereedschap) in de motorruimte laten liggen. Er bestaat gevaar voor brand en motorschade.
De informatie en waarschuwingen op de verpakkingen van bedrijfsvloeistoffen lezen en opvolgen.

ATTENTIE

Aanwijzingen voor werkzaamheden in de motorruimte bij draaiende motor

Wanneer bij draaiende motor in de motorruimte moet worden gewerkt, dan moet goed op de draaiende motordelen en elektrische installaties worden gelet - levensgevaar!
Nooit de elektrische bedrading van het ontstekingssysteem aanraken.
Kortsluiting in de elektrische installatie, vooral bij de accu, voorkomen.

VOORZICHTIG Alleen bedrijfsvloeistoffen met de juiste specificaties bijvullen - gevaar voor beschadiging van de wagen!

Let op

Bedrijfsvloeistoffen met de juiste specificatie kunnen uit het originele ŠKODA accessoireprogramma resp. uit het originele ŠKODA onderdelenprogramma worden besteld.
Wij adviseren de bedrijfsvloeistoffen door een specialist te laten verversen.

Motorkap openen en sluiten

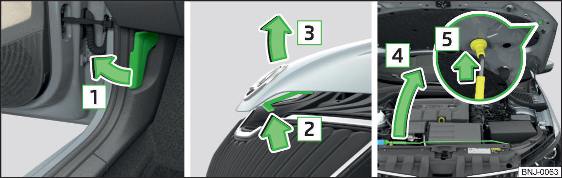

afb. 257 Motorkap openen

Motorkap openen

Controleren of de ruitenwisserarmen niet van de voorruit zijn weggeklapt - gevaar voor beschadiging van de motorkap.
Het voorportier openen en in pijlrichting 1 aan de ontgrendelingshendel onder het dashboard trekken afb. 257.
De ontgrendelingshendel in pijlrichting 2 drukken, de motorkap wordt ontgrendeld.
De motorkap in pijlrichting 3 optillen.
De motorkapsteun in pijlrichting 4 uit de houder verwijderen.
De geopende klep tegenhouden door het uiteinde van de steun in pijlrichting 5 in de opening aan te brengen.

Motorkap sluiten

De motorkap optillen.
De motorkapsteun losmaken en in de daarvoor bestemde houder drukken.
De motorkap vanaf een hoogte van ongeveer 20 cm met een vlotte beweging sluiten, zodat deze correct wordt vergrendeld.

ATTENTIE

Nooit met een motorkap rijden die niet correct is gesloten - gevaar voor ongevallen!
Erop letten dat bij het sluiten van de motorkap geen lichaamsdelen worden ingeklemd - gevaar voor verwondingen!

VOORZICHTIG Bij het sluiten de motorkap "niet nadrukken" - gevaar voor beschadiging van de kap.

Overzicht motorruimte

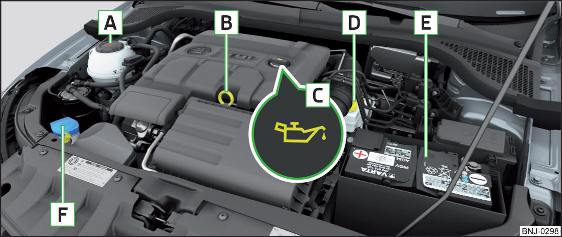

afb. 258 Overzichtvoorbeeld van de motorruimte

A Koelvloeistofexpansiereservoir 221

B Motoroliepeilstok 220

C Motorolievulopening 220

D Remvloeistofreservoir 222

E Accu 222

F Ruitensproeiervloeistofreservoir

Ruitensproeiervloeistof

afb. 259 Ruitensproeiervloeistofreservoir

Het ruitensproeiervloeistofreservoir A bevindt zich in de motorruimte afb.259.

Het reservoir heeft een inhoud van 3,5 liter, bij wagens met koplampsproeiers 5,4 liter (in sommige landen 5,4 liter voor beide uitvoeringen).

Een geschikte ruitensproeiervloeistof voor de huidige of de te verwachten weersomstandigheden gebruiken. Wij adviseren de ruitensproeiervloeistof uit het originele ŠKODA accessoireprogramma te gebruiken.

VOORZICHTIG

Als de wagen is voorzien van koplampsproeiers, ruitensproeiervloeistofsoorten gebruiken die de polycarbonaatcoating van de koplampen niet aantasten - gevaar voor beschadiging van de koplampen.
Bij het bijvullen van de vloeistof niet de zeef uit de vulhals verwijderen - de vloeistofslangen kunnen anders vervuild raken en er kunnen storingen aan de ruitensproeierinstallatie optreden.
