Skoda Fabia: Variabele bagageruimtevloer

Skoda Fabia / Škoda Fabia - Instructieboekje / Bediening / Vervoeren van lading / Variabele bagageruimtevloer

In de bovenste/onderste stand instellen

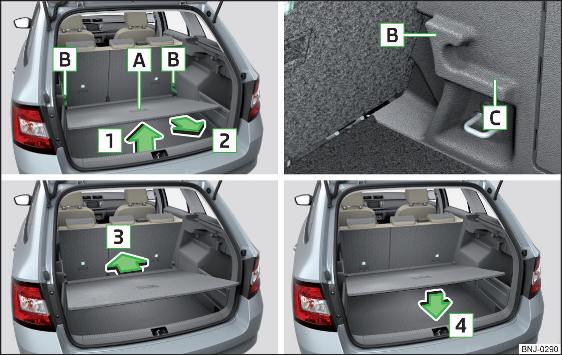

afb. 115 Variabele bagageruimtevloer in bovenste/onderste stand instellen

De variabele bagageruimtevloer kan in de bovenste en onderste stand worden ingesteld.

De variabele bagageruimtevloer bij greep A in pijlrichting 1 optillen en gedeeltelijk in pijlrichting 2 verschuiven afb. 115.
Voor het instellen in de bovenste stand de variabele bagageruimtevloer aan voorzijde optillen en op rand C leggen.
Voor het instellen in de onderste stand de variabele bagageruimtevloer in pijlrichting 2 verschuiven, tot deze van de steunen B loskomt en het voorste gedeelte van de variabele bagageruimtevloer op de bodembekleding van de bagageruimte leggen.
De variabele bagageruimtevloer in pijlrichting 3 tot de aanslag schuiven en in pijlrichting 4 neerleggen.

De ruimte onder de variabele laadvloer kan voor het opbergen van kleinere voorwerpen worden gebruikt. De maximaal toelaatbare belasting van de variabele bagageruimtevloer in deze stand bedraagt 75 kg. Voor het transport van zware voorwerpen moet de variabele bagageruimtevloer in de onderste stand worden gezet.

Verwijderen/aanbrengen

afb. 116 Variabele bagageruimtevloer verwijderen

Verwijderen

De variabele bagageruimtevloer bij greep A in pijlrichting 1 optillen, zodat het achterste gedeelte zich circa 15 cm B onder de rand van de oprolbare afdekking bevindt afb. 116.
De variabele bagageruimtevloer in pijlrichting 2 uit de wagen verwijderen.

Aanbrengen

De variabele bagageruimtevloer bij greep A afb. 116 vastpakken.
De variabele bagageruimtevloer onder een hoek met de voorzijde circa 15 cm B onder de rand van de oprolbare afdekking in de wagen aanbrengen.
Vervolgens op dezelfde wijze zoals bij het instellen van de bovenste stand resp. de onderste stand te werk gaan .

VOORZICHTIG Bij het verwijderen resp. aanbrengen van de variabele bagageruimtevloer dient een afstand van 15 cm B afb. 116 onder de rand van de oprolbare afdekking te worden aangehouden - gevaar voor beschadiging van de achterklepafdichting.

Omhoogklappen/bevestigen

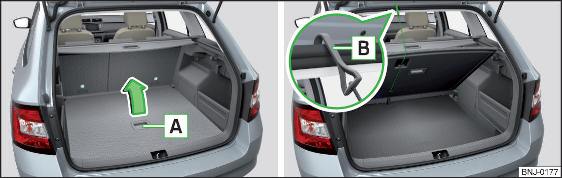

afb. 117 Variabele bagageruimtevloer omhoogklappen / variabele bagageruimtevloer bevestigen

De variabele bagageruimtevloer kan omhooggeklapt worden en met een haak aan het frame van de achterklep in de beide posities (boven en onder) worden bevestigd.

De variabele bagageruimtevloer aan greep A vastpakken en in pijlrichting optillen afb. 117.
De haak B aan het frame van de achterklep bevestigen.

ATTENTIE De omhooggeklapte variabele bagageruimtevloer beperkt het zicht voor de bestuurder naar achteren.

VOORZICHTIG Voor het sluiten van de achterklep moet de variabele bagageruimtevloer uit het frame worden losgehaakt - gevaar voor beschadiging van de haak.
