Skoda Fabia: Fundamentele wagengegevens - Technische gegevens - Škoda Fabia - InstructieboekjeSkoda Fabia: Fundamentele wagengegevens

Inleiding voor het onderwerp

De informatie in de technische wagendocumentatie heeft altijd voorrang boven de informatie in dit instructieboekje.

De rijprestaties zijn bepaald zonder prestatieverminderende meeruitvoeringen (bv. airconditioning).

De aangegeven waarden zijn vastgesteld aan de hand van regels en onder omstandigheden die door wettelijke of technische voorschriften voor de bepaling van bedrijfsgegevens en technische gegevens van motorvoertuigen zijn vastgelegd.

De vermelde waarden gelden voor het basismodel zonder speciale uitvoeringen.

Gebruikte afkortingen

Afkorting Betekenis
AG Automatische versnellingsbak
DSG Automatische versnellingsbak met 2-voudige koppeling
MG Schakelbak
MPI Benzinemotor met Multi-Point-inspuitsysteem
TDI CR Dieselmotor met uitlaatgasturbo en common rail inspuitsysteem
TSI Benzinemotor met uitlaatgasturbo en directe inspuiting

Kenmerkende wagengegevens

Typeplaatje
 afb. 308 Typeplaatje

Typeplaatje

Het typeplaatje afb. 308 bevindt zich onder op de B-stijl aan de rechterzijde van de wagen.

Het typeplaatje bevat de volgende gegevens.

  1. Fabrikant van de wagen
  2. Chassisnummer (VIN)
  3. Maximaal toegestaan gewicht
  4. Maximaal toegestaan treingewicht (wagen + aanhangwagen)
  5. Maximaal toegestane voorasbelasting
  6. Maximaal toegestane achterasbelasting

Chassisnummer (VIN) Het VIN-nummer (chassisnummer) is in de motorruimte ingeslagen op de rechterveerpootsteun. Dit nummer staat ook op een plaatje in de linkeronderhoek van de voorruit (samen met een VIN-streepjescode) en op het typeplatje.

Het VIN-nummer kan ook in het infotainment in het menu → Service worden weergegeven.

Motornummer

Het motornummer is ingeslagen op het motorblok.

Aanvullende informatie (geldt voor Rusland)

Het volledige toelatingsnummer van het verkeersmiddel staat in de wagenpapieren vermeld, veld 17.

Maximaal toegestaan treingewicht

Het vermelde maximum toegestane aanhangwagengewicht geldt alleen voor hoogtes tot 1.000 m boven de zeespiegel.

Met toenemende hoogte daalt het motorvermogen en daarbij neem ook het klimvermogen af. Daarom moet per 1.000 m hoogtetoename het maximaal toelaatbare gewicht van de combinatie met 10% worden verminderd.

Het treingewicht bestaat uit het werkelijke gewicht van de beladen, trekkende wagen en de beladen aanhangwagen.

ATTENTIE De aangegeven waarden voor de maximaal toegestane gewichten mogen niet worden overschreden - er bestaat gevaar voor ongevallen en beschadiging!

Rijklaar gewicht

Deze waarde is alleen ter oriëntatie is bepaald met het laagst mogelijke rijklaar gewicht zonder verdere gewichtsverhogende uitrustingen zoals reservewiel en dergelijke. Dit is eveneens bepaald met een bestuurder van 75 kg incl. bedrijfsvloeistoffen en wagengereedschap en een voor minimaal 90% gevulde brandstoftank.

Rijklaar gewicht - Fabia

Motor Versnellingsbak Rijklaar gewicht (kg)
1,0 l/44 kW MPI MG 1080
1,0 l/55 kW MPI MG (EU6) 1080
MG (EU4) 1075
1,0 l/70 kW TSI MG 1110
1,0 l/81 kW TSI MG 1130
DSG 1164
1,6 l/66 kW MPI MG 1096
1,6 l/81 kW MPI AG 1136
1,4 l/55 kW TDI CR MG 1175
1,4 l/66 kW TDI CR MG 1175
DSG 1196
1,4 l/77 kW TDI CR MG 1184

Rijklaar gewicht - Fabia Combi

Motor Versnellingsbak Rijklaar gewicht (kg)
1,0 l/55 kW MPI MG (EU6) 1104
MG (EU4) 1099
1,0 l/70 kW TSI MG 1134
1,0 l/81 kW TSI MG 1154
DSG 1188
1,6 l/66 kW MPI MG 1120
1,6 l/81 kW MPI AG 1160
1,4 l/55 kW TDI CR MG 1199
1,4 l/66 kW TDI CR MG 1199
DSG 1220
1,4 l/77 kW TDI CR MG 1208



Let op Op verzoek kan het exacte gewicht van uw wagen bij een specialist worden opgevraagd

Laadvermogen

Uit het verschil tussen het maximaal toegestaan gewicht en het rijklaar gewicht is het mogelijk bij benadering het laadvermogen te bepalen.

Het laadvermogen bestaat uit de volgende gewichten:

Het gewicht van de passagiers.

Het gewicht van alle bagagestukken en andere voorwerpen.

Het gewicht van de dakbelading inclusief het gewicht van het dakdragersysteem.

Het gewicht van de uitrustingen die niet tot het rijklaar gewicht behoren.

De aanhangwagenkogeldruk bij aanhangwagengebruik .

Meting van brandstofverbruik en CO2-emissies volgens ECEvoorschriften en EU-richtlijnen

De waarden voor het brandstofverbruik en de CO2-emissies waren ten tijde van de redactiesluiting niet beschikbaar.

De waarden van het brandstofverbruik en de CO2-emissies staan op de ŠKODA-websites of in de technische en verkoopdocumentatie.

De meting van de cyclus voor het stadsverkeer begint met een koude start van de motor. Vervolgens wordt een stadsrit gesimuleerd.

Bij de cyclus voor buitenwegen wordt het alledaagse gebruik gesimuleerd door de wagen in alle versnellingen meermaals te accelereren en af te remmen. De rijsnelheid varieert daarbij tussen 0 en 120 km/h.

De berekening van het gemiddelde brandstofverbruik gebeurt met een wegingsfactor van ongeveer 37% voor de stadscyclus en 63% voor de buitenwegcyclus.

Let op

  • De op de ŠKODA-websites of in de technische en verkoopdocumentatie vermelde emissie- en brandstofverbruikswaarden zijn vastgesteld volgens de regels en voorwaarden, die door juridische voorschriften of technische voorschriften voor het vaststellen van technische en verkoopgegevens van voertuigen zijn vastgelegd.
  • Afhankelijk van de omvang van de uitvoeringen, de rijstijl, de verkeerssituaties, de weersomstandigheden en de toestand van de wagen kunnen bij het gebruik van de wagen in de praktijk verbruikswaarden ontstaan, die van de op de ŠKODA-websites of in de technische en verkoopdocumentatie vermelde brandstofverbruikswaarden afwijken.

Afmetingen

Wagenafmetingen

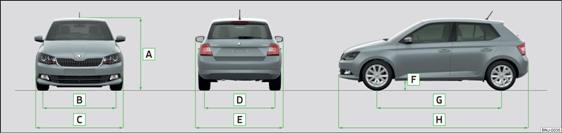

 afb. 309 Wagenafmetingen

De wagenafmetingen in de technische wagendocumentatie hebben altijd voorrang boven de informatie in dit instructieboekje.

De hierna vermelde afmetingen gelden voor het basismodel zonder speciale uitvoeringen.

Wagenafmetingen bij rijklaargewicht zonder bestuurder (in mm)

  Afmetingen Fabia Fabia Combi
A Hoogte 1467 1467
B Spoorbreedte vooraan Basismaat 1463 1463
Wagens met de 1,0 l/81 kW TSI en 1,4 l/77 kW TDI motor 1457 1457
C Breedte 1732 1732
D Spoorbreedte achteraan Basismaat 1457 1457
Wagens met de 1,0 l/81 kW TSI en 1,4 l/77 kW TDI motor 1451 1451
E Breedte incl. de buitenspiegels 1958 1958
F Bodemvrijheid 133 135
G Wielbasis 2470 2470
H Lengte 3992 4257

Overbouwhellingshoek

Overbouwhellingshoek
 afb. 310 Overbouwhellingshoek

Hoek afb. 310

A Overbouwhellingshoek voor

B Overbouwhellingshoek achter

De overbouwhellingshoek-waarden geven de maximale hoek van een helling aan die de wagen met langzame snelheid kan rijden, zonder met de bumper of de bodemplaat de grond te raken. De vermelde waarden komen overeen met de maximale asbelasting voor resp. achter.

Overbouwhellingshoek (°)

Overbouwhellingshoek voor Overbouwhellingshoek achter
Fabia Fabia Combi Fabia Fabia Combi
14,6 14,6 17,6 13,1
