Opel Corsa: Zekeringenkast in motorruimte - Elektrisch systeem - Verzorging van de auto - Opel Corsa - InstructieboekjeOpel Corsa: Zekeringenkast in motorruimte

Opel Corsa / Opel Corsa - Instructieboekje / Verzorging van de auto / Elektrisch systeem / Zekeringenkast in motorruimte

Elektrisch systeem

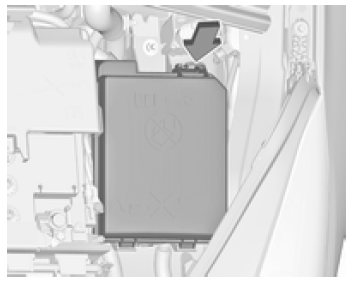

De zekeringenkast zit linksvoor in de motorruimte.

Klik de klep los en klap deze geheel omhoog. Haal de klep recht omhoog eraf.

Elektrisch systeem

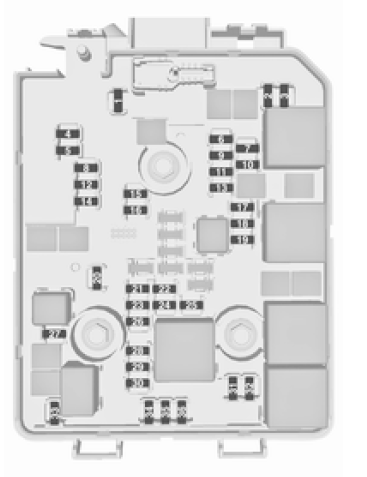

Nr. Stroomkring

  1. Aanhangerinterfacemodule, draagsysteem achterzijde
  2. –
  3. Accusensor
  4. Brandstofpomp chassisregelmodule
  5. ABS
  6. Dimlicht en dagrijverlichting links, afsluiter xenongrootlicht links en rechts
  7. –
  8. Regelmodule MTA-transmissie, regelmodule LPG
  9. Spanningsdetectie carrosserieregelmodule
  10. Koplampverstelling
  11. Achterruitenwisser
  12. Verwarmbare achterruit
  13. Dimlicht en dagrijverlichting rechts
  14. Verwarmbare buitenspiegel
  15. –
  16. Rembekrachtigerset
  17. Ontsteking, voeding startstroom
  18. Motorregelmodule
  19. Brandstofpomp
  20. –
  21. Motormagneetkleppen, motorsensoren
  22. –
  23. Inspuitsysteem
  24. Ruitensproeier
  25. –
  26. Motorsensoren
  27. Afsluitklep verwarming
  28. Motorregelmodule
  29. Motorregelmodule
  30. Motorregelmodule
  31. Grootlicht links, xenondimlicht links
  32. Grootlicht rechts, xenondimlicht rechts
  33. Motorregelmodule
  34. Claxon
  35. Aircocompressorkoppeling
  36. Mistlampen

Elektrisch systeem

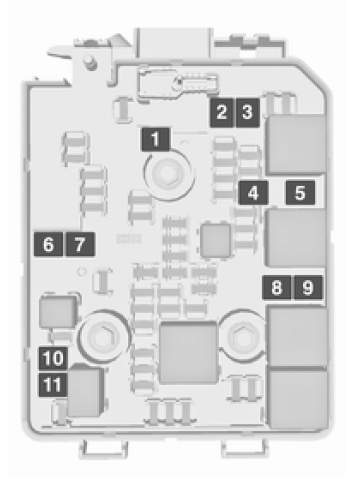

Nr. Stroomkring

  1. ABS-pomp
  2. Ruitenwisser voor
  3. Aanjager
  4. Instrumentenpaneel
  5. –
  6. Verwarming dieselbrandstof
  7. Versnellingsbak
  8. Koelventilator laag
  9. Koelventilator hoog
  10. Koelventilator
  11. Startmotor

Klik na het vervangen van doorgebrande zekeringen het deksel van het zekeringenkastje weer vast.

Wanneer u het deksel van het zekeringenkastje niet goed sluit, kan een storing optreden.

Zekeringen

Controleren of het opschrift op de vervangende zekering overeenkomt met dat op de defecte zekering. Er zitten twee zekeringendozen in de auto: linksvoor in de motorruimte bij auto's met s ...

Zekeringenkast instrumentenpaneel

De zekeringenkast zit achter de lichtschakelaar in het instrumentenpaneel. Pak de handgreep vast en trek de lichtschakelaar omlaag. Nr. Stroomkring – – Elektrische ruitbedi ...
