KIA Rio: Zekering-/relaiskast
Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.
| AANWIJZING Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert. |

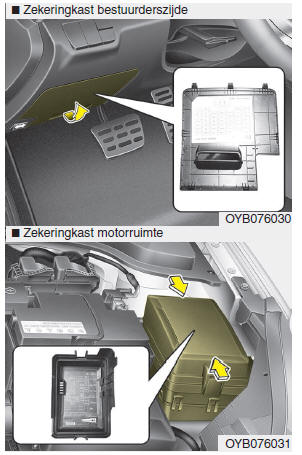

Zekeringkast bestuurderszijde

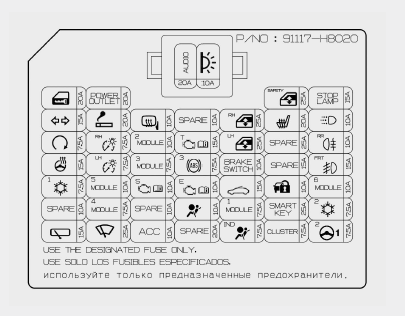

Dashboard (zekeringkast bestuurderszijde)
| Symbool | Stroomsterkte zekering | Beveiligd circuit |
 |
20A | Relais achterklepontgrendeling, relais supervergrendeling, vergrendel-/ontgrendelrelais portier |
 |
20A | 12V-aansluiting |
 |
25A | Elektrisch bedienbare ruit met klembeveiliging bestuurderszijde |
 |
15A | Module remlichtsignaal |
 |
15A | BCM (module carrosseriesystemen), SLM-unit |
 |
20A | Aansteker |
 |
10A | Elektrisch verstelbare buitenspiegel bestuurderszijde, elektrisch verstelbare buitenspiegel passagierszijde, Module airconditioning, Motor-ECU/PCM (Powertrain Control Module) |
 |
10A | Reserve |
 |
25A | Hoofdschakelaar ruitbediening, schakelaar ruitbediening passagierszijde (links) |
 |
20A | Stoelverwarmingsmodule voor |
 |
10A | Relais motorvoertuigverlichting overdag (MVO) |
 |
7.5A | Met startblokkering & Smart Key: motor-ECU/PCM (Power train Control Module), Verbindingsblok motorruimte (startrelais) zonder startblokkering & Smart Key: relais inbraakalarm |
 |
7.5A | Koplamp rechts, kentekenplaatverlichting rechts (sedan), achterlichtunit (binnenste deel) rechts (stationwagen), ILL. (+) |
 |
10A | BCM (module carrosseriesystemen), stuurkussenschakelaar, AEB-unit, Lane departure warning Systeem, Blind Spot Detection-radar links/rechts |
 |
15A | Verbindingsblok motorruimte (schakelaar achteruitrijlichten), schakelaar Sport-modus, snelheidssensor, remlicht Schakelaar, snelheidssensor (ingaand/uitgaand), transmissiestandschakelaar |
 |
25A | Hoofdschakelaar ruitbediening, schakelaar ruitbediening passagierszijde (rechts) |
 |
25A | Reserve |
 |
10A | Relais mistachterlicht |
 |
15A | Spiraalveer |
 |
7.5A | Koplamp links, kentekenplaatverlichting links (sedan), achterlichtunit (binnenste deel) links (stationwagen) |
 |
7.5A | Schakelaar middenconsole, stoelverwarmingsmodule voor, audio, hoofdunit audio-, video- en navigatiesysteem, servo koplamphoogteregeling links/rechts, module airconditioning, elektrochromatische binnenspiegel, stuurkussenschakelaar, DC-DC-converter, spiraalveer, indicator selectiehendel bij automatische transmissie |
 |
7.5A | Verbindingsblok motorruimte (multifunctionele servicestekker), ABS/ESC (elektronische stabiliteitsregeling) Regelmodule |
 |
10A | Smart Key-module, remlichtschakelaar |
 |
15A | Reserve |
 |
15A | Relais mistlampen voor |
 |
7.5A | Verbindingsblok motorruimte (relais aanjager airconditioning), verbindingsblok benzinemotor (relais verwarmingselement), verbindingsblok dieselmotor (startrelais, relais aanjager airconditioning), Module airconditioning |
 |
10A | Verbindingsblok motorruimte (relais grootlicht, koplamprelais), stoelverwarmingsmodule voor, BCM (module carrosseriesystemen) |
 |
10A | Voorgloeirelais-unit, verwarming brandstoffilter, oliepeilsensor |
 |
10A | Motor-ECU/PCM (Power train Control Module), module startblokkering, Smart Key-module |
 |
15A | Motor schuif-/kanteldak |
 |
10A | Module startblokkering |
 |
10A | Sleutelblokkeersysteem, schakelaar middenconsole |
 |
10A | Reserve |
 |
7.5A | SLM-unit, BCM (Module carrosseriesystemen), Smart Key-module |
 |
10A | Reserve |
 |
10A | Regelmodule SRS (Aanvullend veiligheidssysteem) |
 |
7.5A | SBR-unit, BCM (module carrosseriesystemen), SLM-unit |
 |
25A | Smart Key-module |
 |
7.5A | Module airconditioning |
 |
15A | Multifunctionele schakelaar, motor ruitenwisser achter, relais ruitenwisser achter |
 |
20A | Multifunctionele schakelaar, motor ruitenwissers, verbindingsblok motorruimte (relais LO ruitenwissers) |
 |
10A | Relais 12V-aansluiting, DC-DC-converter, audio, hoofdunit A/V- en navigatiesysteem, USB-lader, SLM-UNIT, BCM (module carrosseriesystemen), Smart Key-module, schakelaar elektrisch verstelbare buitenspiegels |
 |
20A | Reserve |
 |
7.5A | Instrumentenpaneel |
 |
7.5A | Instrumentenpaneel |
 |
7.5A | MDPS-unit |
 |
20A | DC-DC-converter, audio, hoofdunit A/V- en navigatiesysteem |
 |
10A | Relais interieurverlichting, schakelaar elektrisch verstelbare buitenspiegels, module airconditioning, SLMunit, BCM (module carrosseriesystemen), sensor automatische verlichting en lichtsensor, instrumentenpaneel, diagnosestekker, regensensor, bagageruimteverlichting, Lampje dashboardkastje |
Zekeringkast motorruimte
Benzinemotor (Kappa 1,2L, 1,4L MPI) / Dieselmotor (U2 1,4L/1,6L)
Benzinemotor (Kappa 1,0L T-GDI)

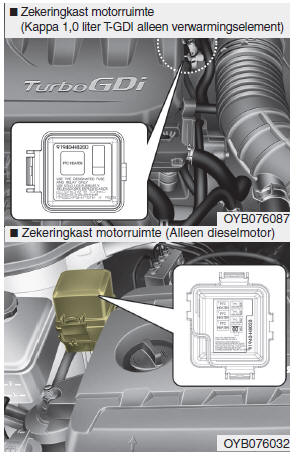

Zekeringkast motorruimte (Alleen dieselmotor)

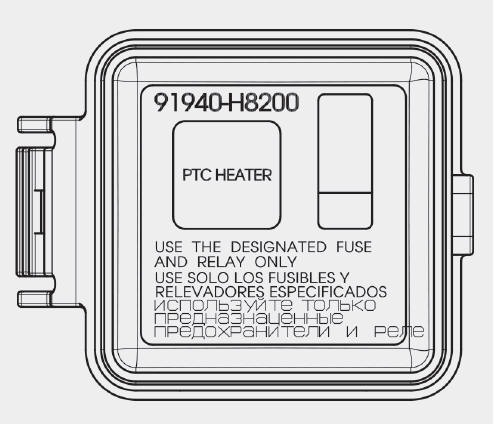

Zekeringkast motorruimte (Kappa 1,0 liter T-GDI alleen verwarmingselement)

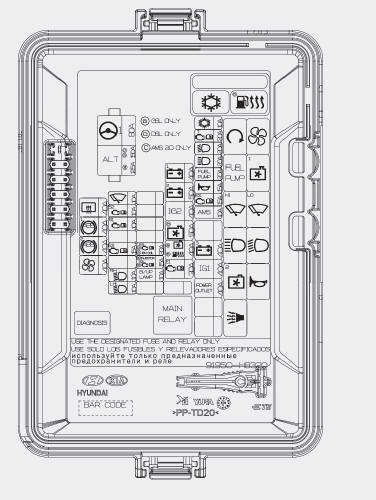

Zekeringkast motorruimte (benzinemotor) (Kappa 1,0 liter T-GDI motor)
| Symbool | Stroomsterkte zekering | Beveiligd circuit |
 |
80A | MDPS-unit |
 |
150A | Zekering - RR DEFOG, ABS1, ABS2, BLOWER |
 |
40A | Relais achterruitverwarming |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling) |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling), multifunctionele servicestekker |
 |
40A | Relais aanjager airconditioning |
 |
10A | Motor ruitenwissers, multifunctionele schakelaar, relais LO ruitenwissers |
 |
10A | Relais koelventilator |
 |
10A | Lambdasensor (omhoog), lambdasensor (omlaag), magneetklep RCV |
 |
15A | Motor-ECU, Oliedrukregelklep #1/#2, magneetklep dampafvoer, EVC-relais airconditioning type met koppeling |
 |
10A | Koplamp rechts |
 |
10A | Koplamp links |
 |
15A | Motor-ECU |
 |
15A | Motor-ECU |
 |
20A | Bobine nr. 1 - nr. 4 |
 |
15A | Brandstofpomprelais, motor-ECU |
 |
10A | Schakelaar achteruitrijlichten |
 |
40A | Verbindingsblok dashboard |
 |
50A | Verbindingsblok dashboard (relais elektrisch bedienbare ruiten) |
 |
40A | Contactslot, relaiskast PDM (relais IG2) |
 |
60A | Relais koelventilator |
 |
30A | Zekering - ENG E3, ENG E4, hoofdrelais |
 |
10A | EVC-relais airconditioning type met koppeling |
 |
20A | Koplamprelais |
 |
20A | Relais grootlicht |
 |
20A | Brandstofpomprelais |
 |
15A | Claxonrelais, relais claxon alarmsysteem |
 |
10A | Accusensor |
 |
40A | Verbindingsblok dashboard (achterlichtrelais) |
 |
40A | Contactslot, relaiskast PDM (relais IG1, relais ACC) |
 |
40A | Verbindingsblok dashboard (relais 12V-aansluiting) |
Relais (Kappa 1,0 liter T-GDI benzinemotor)
| Symbool | Naam relais | Type |
 |
Startrelais | MICRO |
 |
Relais aanjager airconditioning | MICRO |
 |
Brandstofpomprelais | MICRO |
 |
Ruitenwisserrelais hoge snelheid | MICRO |
 |
Ruitenwisserrelais lage snelheid | MICRO |
 |
Relais grootlicht | MICRO |
 |
Koplamprelais | MICRO |
 |
EVC-relais airconditioning type met koppeling | MICRO |
 |
Claxonrelais | MICRO |
 |
Relais claxon alarmsysteem | MICRO |
 |
Hoofdrelais | MINI |
 |
Relais koelventilator | MINI |

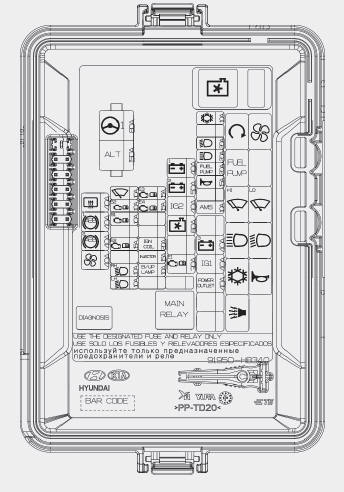

Zekeringkast motorruimte (benzinemotor) (Kappa 1,2 liter T-MPI motor)
| Symbool | Stroomsterkte zekering | Beveiligd circuit |
 |
80A | MDPS-unit |
 |
150A 125A | Zekering - RR DEFOG, ABS1, ABS2, BLOWER |
 |
40A | Relais achterruitverwarming |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling) |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling), multifunctionele servicestekker |
 |
40A | Relais aanjager airconditioning |
 |
10A | Motor ruitenwissers, multifunctionele schakelaar, relais LO ruitenwissers |
 |
10A | Relais koelventilator 1, relais koelventilator 2 |
 |
10A | Lambdasensor (omhoog), lambdasensor (omlaag), Voorwielsensor rechts, afsluitklep koelvloeistof |
 |
15A | Motor-ECU, Oliedrukregelklep #1/#2, magneetklep dampafvoer, EVC-relais airconditioning type met koppeling |
 |
10A | Koplamp rechts |
 |
10A | Koplamp links |
 |
20A | Bobine #1~#4, condensator |
 |
15A | Brandstofpomprelais, ECM, Injector #1~#4 |
 |
10A | Schakelaar achteruitrijlichtenBack-Up Lamp Switch |
 |
40A | Verbindingsblok dashboard |
 |
50A | Verbindingsblok dashboard (relais elektrisch bedienbare ruiten) |
 |
40A | Contactslot, relaiskast PDM (relais IG2) |
 |
40A | Relais koelventilator 1, relais koelventilator 2 |
 |
30A | Hoofdrelais |
 |
10A | EVC-relais airconditioning type met koppeling |
 |
20A | Koplamprelais |
 |
20A | Relais grootlicht |
 |
20A | Brandstofpomprelais |
 |
15A | Claxonrelais, relais claxon alarmsysteem |
 |
15A | ECM/PCM |
 |
10A | Accusensor |
 |
40A | Verbindingsblok dashboard (achterlichtrelais) |
 |
40A | Contactslot, relaiskast PDM (relais IG1, relais ACC) |
 |
40A | Verbindingsblok dashboard (relais 12V-aansluiting) |
Relais (Kappa 1,2 liter MPI benzinemotor)
| Symbool | Naam relais | Type |
 |
Startrelais | MICRO |
 |
Relais aanjager airconditioning | MICRO |
 |
Brandstofpomprelais | MICRO |
 |
Relais koelventilator 1 | MICRO |
 |
Ruitenwisserrelais hoge snelheid | MICRO |
 |
Ruitenwisserrelais lage snelheid | MICRO |
 |
Relais grootlicht | MICRO |
 |
Koplamprelais | MICRO |
 |
Relais koelventilator 2 | MICRO |
 |
Claxonrelais | MICRO |
 |
Relais claxon alarmsysteem | MICRO |
 |
Hoofdrelais | MINI |
 |
EVC-relais airconditioning type met koppeling | MICRO |
Zekeringkast motorruimte (benzinemotor) (Kappa 1,4 liter T-MPI motor)
| Symbool | Stroomsterkte zekering | Beveiligd circuit |
 |
80A | MDPS-unit |
 |
150A 125A | Zekering - RR DEFOG, ABS1, ABS2, BLOWER |
 |
40A | Relais achterruitverwarming |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling) |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling), multifunctionele servicestekker |
 |
40A | Relais aanjager airconditioning |
 |
10A | Motor ruitenwissers, multifunctionele schakelaar, relais LO ruitenwissers |
 |
10A | Relais koelventilator 1, relais koelventilator 2 |
 |
10A | Lambdasensor (omhoog), lambdasensor (omlaag) voorwielsensor rechts, afsluitklep koelvloeistof (bij handgeschakelde transmissie), magneetklep variabele inlaat (bij handgeschakelde transmissie) |
 |
15A | ECM/PCM, afsluitklep koelvloeistof (bij automatische transmissie), oliedrukregelklep #1, #2 (bij handgeschakelde transmissie), magneetklep variabele inlaat (bij automatische transmissie), magneetklep dampafvoer (bij handgeschakelde transmissie), relais aanjager airconditioning |
 |
10A | Koplamp rechts |
 |
10A | Koplamp links |
 |
20A | Bobine #1~#4, condensator |
 |
15A | Brandstofpomprelais, ECM/PCM, Injector #1~#4, Oliedrukregelklep #1, #2 (A/T), Magneetklep dampafvoer (A/T) |
 |
10A | Schakelaar achteruitrijlichten |
 |
40A | Verbindingsblok dashboard |
 |
50A | Verbindingsblok dashboard (relais elektrisch bedienbare ruiten) |
 |
40A | Contactslot, relaiskast PDM (relais IG2) |
 |
40A | Relais koelventilator 1, relais koelventilator 2 |
 |
30A | Hoofdrelais |
 |
10A | EVC-relais airconditioning type met koppeling |
 |
20A | PCM (AT) |
 |
20A | Koplamprelais |
 |
20A | Relais grootlicht |
 |
20A | Brandstofpomprelais |
 |
15A | Claxonrelais, relais claxon alarmsysteem |
 |
15A | ECM/PCM |
 |
10A | Accusensor |
 |
40A | Verbindingsblok dashboard (achterlichtrelais) |
 |
40A | Contactslot, relaiskast PDM (relais IG1, relais ACC) |
 |
40A | Verbindingsblok dashboard (relais 12V-aansluiting) |
Relais (Kappa 1,4 liter MPI benzinemotor)
| Symbool | Naam relais | Type |
 |
Startrelais | MICRO |
 |
Relais aanjager airconditioning | MICRO |
 |
Brandstofpomprelais | MICRO |
 |
Relais koelventilator 1 | MICRO |
 |
Ruitenwisserrelais hoge snelheid | MICRO |
 |
Ruitenwisserrelais lage snelheid | MICRO |
 |
Relais grootlicht | MICRO |
 |
Koplamprelais | MICRO |
 |
Relais koelventilator 2 | MICRO |
 |
Claxonrelais | MICRO |
 |
Relais claxon alarmsysteem | MICRO |
 |
Hoofdrelais | MINI |
 |
EVC-relais airconditioning type met koppeling | MICRO |
Zekeringkast motorruimte (U-II 1,4/1,6 liter dieselmotor)
| Symbool | Stroomsterkte zekering | Beveiligd circuit |
 |
80A | MDPS-unit |
 |
150A 125A | Zekering - RR DEFOG, ABS1, ABS2, BLOWER |
 |
40A | Relais achterruitverwarming |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling) |
 |
40A | ABS/ESC (elektronische stabiliteitsregeling), multifunctionele servicestekker |
 |
40A | Relais aanjager airconditioning |
 |
10A | Motor ruitenwissers, multifunctionele schakelaar, relais LO ruitenwissers |
 |
10A | PM-sensor, elektronische VGT-servo, WGT-vacuümodulator |
 |
10A | Lambdasensor #1, #2, regelklep raildruk, relais koelventilator 1, relais koelventilator 2 |
 |
15A | Nokkenassensor, luchtmassasensor, oliedrukregelklep, relais verwarmingselement 1 |
 |
10A | Koplamp rechts |
 |
10A | Koplamp links |
 |
20A | Motor-ECU |
 |
15A | Magneetklep omloop EGR-koeling, brandstofdrukregelklep, remlichtschakelaar, brandstofpomprelais, relais aanjager airconditioning, relais brandstofverwarming |
 |
10A | Schakelaar achteruitrijlichten |
 |
40A | Verbindingsblok dashboard |
 |
50A | Verbindingsblok dashboard (relais elektrisch bedienbare ruiten) |
 |
40A | Contactslot, relaiskast PDM (relais IG2) |
 |
50A | Relais koelventilator 1, relais koelventilator 2 |
 |
40A | Relais brandstofverwarming |
 |
30A | Hoofdrelais |
 |
10A | EVC-relais airconditioning type met koppeling |
 |
20A | Niet in gebruik |
 |
20A | Koplamprelais |
 |
20A | Relais grootlicht |
 |
20A | Brandstofpomprelais |
 |
15A | Claxonrelais, relais claxon alarmsysteem |
 |
15A | ECM/PCM |
 |
10A | Accusensor |
 |
40A | Verbindingsblok dashboard (achterlichtrelais) |
 |
40A | Contactslot, relaiskast PDM (relais IG1, relais ACC) |
 |
40A | Verbindingsblok dashboard (relais 12V-aansluiting) |
Relais (U-II 1,4/1,6 liter motor (diesel))
| Symbool | Naam relais | Type |
 |
Startrelais | MICRO |
 |
Relais aanjager airconditioning | MICRO |
 |
Brandstofpomprelais | MICRO |
 |
Relais koelventilator 1 | MICRO |
 |
Ruitenwisserrelais hoge snelheid | MICRO |
 |
Ruitenwisserrelais lage snelheid | MICRO |
 |
Relais grootlicht | MICRO |
 |
Koplamprelais | MICRO |
 |
Relais koelventilator 2 | MICRO |
 |
Claxonrelais | MICRO |
 |
Relais claxon alarmsysteem | MICRO |
 |
Hoofdrelais | MINI |
 |
Relais aanjager airconditioning | MICRO |
 |
Relais brandstofverwarming | MICRO |

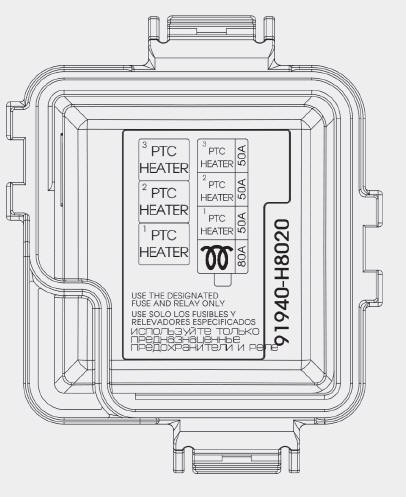

Zekeringkast diesel (U-II 1,4/1,6 liter motor (diesel))
| Symbool | Naam relais | Type |
 |
Relais verwarmingselement 3 | MICRO |
 |
Relais verwarmingselement 2 | MICRO |
 |
Relais verwarmingselement 1 | MICRO |
| Symbool | Stroomsterkte zekering | Beveiligd circuit |
 |
50A | Relais verwarmingselement 3 (RLY.3) |
 |
50A | Relais verwarmingselement 2 (RLY.2) |
 |
50A | Relais verwarmingselement 1 (RLY.1) |
 |
80A | Voorgloeirelais |
Zie ook:
Mazda 2. Voorzorgsmaatregelen bij gebruik van de zittingen
WAARSCHUWINGZorg er voor dat de afstelbare onderdelen van een
zitting op hun plaats vergrendeld
zijn:
Niet goed vergrendelde afstelbare zittingen en rugleuningen zijn
gevaarlijk. Bij
pl ...
Skoda Fabia. Variabele bagageruimtevloer
In de bovenste/onderste stand instellen
afb. 115 Variabele bagageruimtevloer in bovenste/onderste stand instellen
De variabele bagageruimtevloer kan in de bovenste en onderste stand worden
...
