Skoda Fabia: Zekeringen
Inleiding voor het onderwerp
afb. 290
Doorgebrande zekering
De afzonderlijke stroomkringen zijn door middel van smeltzekeringen beveiligd.
Een doorgebrande zekering is aan een doorgesmolten metalen strookje te herkennen afb. 290 A/B.
ATTENTIE Voor aanvang van alle werkzaamheden in de motorruimte beslist de waarschuwingsaanwijzingen lezen en deze opvolgen . |
VOORZICHTIG
|
Let op
|
Zekeringen in het dashboard
afb. 291
Afdekking verwijderen
De zekeringen zitten aan onderzijde van het dashboard achter een afdekking.
Zekering vervangen
- De contactsleutel eruit trekken, het licht en alle elektrische stroomverbruikers uitschakelen.
- De afdekking van de zekeringenhouder in pijlrichting verwijderen afb. 291.
- De kunststof klem uit de houder in de afdekking van de zekeringenhouder verwijderen.
- Met de klem de defecte zekering verwijderen, vervolgens een nieuwe zekering aanbrengen.
- De klem weer op de oorspronkelijke plaats opbergen.
- De afdekking eerst aan de bovenzijde in het dashboard plaatsen.
- De onderzijde van de afdekking bij A indrukken.
Zekeringenoverzicht in het dashboard

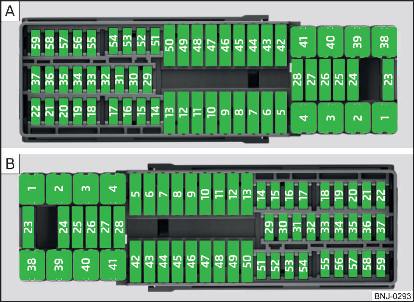

afb. 292
Zekeringen: A -
Wagen met links
stuur / B - Wagen
met rechts
stuur
Nr. | Verbruiker |
1 | Licht - links, stadslicht, derde remlicht |
2 | Centrale vergrendeling, voor- en achterruitsproeierinstallatie (alleen met KESSY of met ACC) |
3 | Contact |
4 | Licht - rechts, mistachterlicht, kentekenplaatverlichting |
5 | Elektrische ruitbediening - bestuurder |
6 | Binnenverlichting |
7 | Claxon |
8 | Trekhaak |
9 | Bedieningshendel onder stuurwiel, motorregelapparaat (alleen zonder KESSY), automatische versnellingsbak (alleen zonder KESSY), automatische versnellingsbak (alleen zonder KESSY), ESC (alleen zonder KESSY), trekhaak (alleen zonder KESSY), stuurbekrachtiging (alleen zonder KESSY) |
10 | Elektrische ruitbediening - linksachter |
11 | Koplampsproeiers |
12 | nfotainmentbeeldscherm |
13 | 12 volt stopcontact in bagageruimte |
14 | Bedieningshendel onder het stuurwiel, lichtschakelaar, uittrekblokkering contactsleutel (automatische versnellingsbak), diagnoseaansluiting, grootlichtsignaal, regensensor, lichtsensor, achteruitrijcamera |
15 | Airconditioning, automatische versnellingsbak |
16 | Instrumentenpaneel, noodoproep |
17 | Alarmsysteem, claxon |
18 | Vrij |
19 | Vrij |
20 | Vrij |
21 | Vrij |
22 | Voor- en achterruitsproeierinstallatie (alleen zonder KESSY of zonder ACC) |
23 | Vrij |
24 | Aanjager ventilatie voor airconditioning, verwarming, airconditioning, verwarming |
25 | Vrij |
26 | Stoelverwarming voor |
27 | Achterruitwisser |
28 | Vrij |
29 | Airbag |
30 | Elektrische ruitbediening, lichtschakelaar, schakelaar achteruitrijlicht, instelling van de buitenspiegelvlakken, voeding van de middelste toetsenlijst, voeding van de zijdelingse toetsenlijst, binnenspiegel, airconditioning, parkeerhulp |
31 | Brandstofpomp, koelluchtventilator, snelheidsregelsysteem, voor- en achterruitsproeierinstallatie, motorstart |
32 | Diagnoseaansluiting, lichtbundelhoogteverstelling |
33 | Koppelingspedaalschakelaar |
34 | Verwarmde ruitensproeiers |
35 | Vrij |
36 | Stoelverwarming voor |
37 | Radar |
38 | Vrij |
39 | Elektrische extra verwarming |
40 | Vrij |
41 | Achterruitverwarming |
42 | Elektrische ruitbediening - bijrijder |
43 | Trekhaak |
44 | Sigarettenaansteker, 12 volt stopcontact |
45 | Elektrische ruitbediening - rechtsachter |
46 | Voor- en achterruitsproeierinstallatie, bedieningshendel onder het stuurwiel |
47 | Trekhaak |
48 | Trekhaak |
49 | Brandstofpomp |
50 | Infotainment |
51 | Buitenspiegelverwarming |
52 | KESSY |
53 | KESSY-stuurvergrendeling |
54 | Vrij |
55 | Stoelverwarming voor |
56 | Vrij |
57 | Vrij |
58 | Vrij |
59 | Vrij |
Zekeringen in de motorruimte

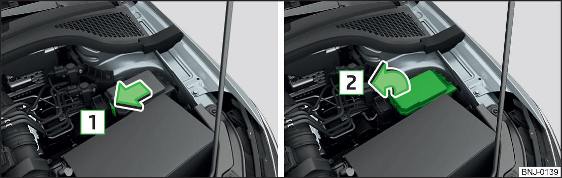

afb. 293 Afdekking verwijderen
Zekering vervangen
- De contactsleutel eruit trekken, het licht en alle elektrische stroomverbruikers uitschakelen.
- De vergrendelingsknop van de afdekking in pijlrichting 1 drukken en de afdekking in pijlrichting 2 verwijderen afb. 293.
- De kunststof klem uit de houder in de afdekking van de zekeringenhouder in het dashboard verwijderen.
- Met de klem de defecte zekering verwijderen, vervolgens een nieuwe zekering aanbrengen.
- De afdekking plaatsen, de vergrendelingsknop van de afdekking indrukken en vergrendelen.
- De klem weer op de oorspronkelijke plaats opbergen.
VOORZICHTIG De afdekking van de zekeringenhouder in de motorruimte moet altijd goed worden geplaatst, anders kan er water in de zekeringenhouder komen, gevaar voor schade aan de wagen! |
Zekeringenoverzicht in de motorruimte

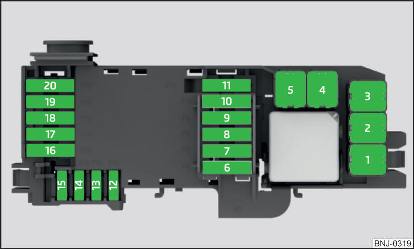

afb. 294
Zekeringen
Nr. | Verbruiker |
1 | Koelluchtventilator |
2 | Voorgloeisysteem |
3 | ABS resp. ESC |
4 | Elektrische extra verwarming |
5 | Elektrische extra verwarming |
6 | Automatische versnellingsbak |
7 | Motorregelsysteem |
8 | Ruitenwissers voorruit |
9 | Accugegevensmodule |
10 | ABS resp. ESC |
11 | Vrij |
12 | Verstuivers, klep voor brandstofdosering, regelklep voor oliedruk, omschakelklep koeler voor uitlaatgasterugvoer, onderdrukpomp |
13 | Rempedaalschakelaar |
14 | Brandstofpomp, waterpomp |
15 | Motorregelsysteem |
16 | Startmotor |
17 | Motorregelsysteem |
18 | Elektrische extra verwarming, koelluchtventilator, laaddrukregelaar, olietemperatuurvoeler, klep voor adsorptiekoolfilter, klep voor inlaatspruitstukklep |
19 | Lambdasonde |
20 | Voorgloeisysteem, verwarming voor carterontluchting, bobines |
