Inleiding voor het onderwerp

In dit instructieboekje is alleen het vervangen van gloeilampjes beschreven, voor de gloeilampjes die u zelf zonder problemen kunt vervangen. Het vervangen van andere gloeilampjes of leds moet door een specialist worden uitgevoerd.

In geval van twijfel adviseren wij om het vervangen van een gloeilampje door een specialist te laten uitvoeren of anderszins professionele hulp in te roepen.

Vóór het vervangen van gloeilampjes het contact en de verlichting uitschakelen.

Defecte gloeilampjes mogen alleen worden vervangen door gloeilampjes van hetzelfde type. De beschrijving staat op de lampvoet of op het lampenglas.

Wij adviseren, om na het vervangen van een gloeilampje voor het dim-, grootlicht of de mistlamp de lampafstelling door een specialist te laten controleren.

ATTENTIE

Voor aanvang van alle werkzaamheden in de motorruimte beslist de waarschuwingsaanwijzingen lezen en deze opvolgen .
Als de weg niet voldoende verlicht is of als de wagen niet of slechts moeilijk door andere verkeersdeelnemers kan worden gezien, kunnen ongevallen worden veroorzaakt.
H4-, H7- en H8-gloeilampjes staan onder druk en kunnen bij vervanging van het gloeilampje springen - er bestaat gevaar voor verwondingen! Daarom adviseren wij, bij het vervangen van gloeilampjes handschoenen en een veiligheidsbril te dragen.

VOORZICHTIG

Het glas van de gloeilamp niet met blote vingers aanraken - ook de allerkleinste vervuiling verkort de levensduur van de gloeilamp. Een schone doek, servet of iets dergelijks gebruiken.
De afdekking van de gloeilamp in de koplamp moet altijd goed worden geplaatst, anders kan er water en vuil in de koplamp komen, gevaar voor schade aan de koplamp.

Let op Wij adviseren altijd een doosje met reservegloeilampjes in de wagen mee te nemen.

Overzicht van gloeilampjes in de halogeenkoplampen

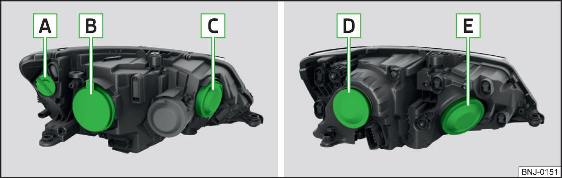

afb. 295 Linkerkoplamp: Halogeenkoplampen / halogeen-projectorkoplampen

Overzicht van de gloeilampjes afb. 295

A Dagrijverlichting

B Dim-, groot- en stadslicht

C Knipperlicht

D Dimlicht

E Groot- en knipperlicht

Afdekking in de voorste wielkuip verwijderen/aanbrengen

afb. 296 Kunststof afdekking verwijderen

Voor het vervangen van enkele gloeilampjes moet de afdekking in de voorste wielkuip worden verwijderd.

De informatie over een eventueel vereist verwijderen van de afdekking staat in de beschrijving van het betreffende te vervangen lampje.

Verwijderen

De voorwielen naar het midden van de wagen draaien.
De beugel voor het lostrekken van de wieldoppen Wagengereedschap in de uitsparing in de afdekking geleiden.
De afdekking verwijderen door de haak in pijlrichting te trekken afb. 296.

Aanbrengen

De afdekking in de betreffende opening plaatsen en erin drukken.

De afdekking moet correct vastklikken.

Steun van de ruitensproeiervloeistofvulpijp verwijderen/aanbrengen

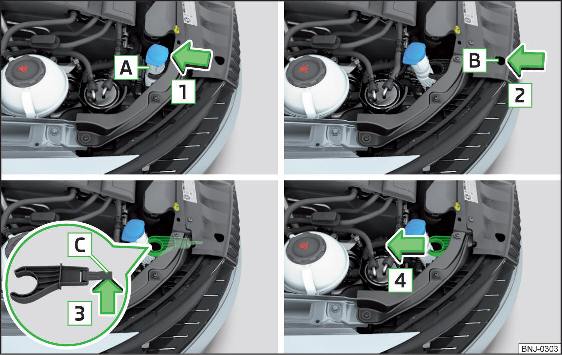

afb. 297 Steun van de ruitensproeiervloeistofvulpijp verwijderen

Voor het vervangen van enkele gloeilampjes moet de steun van de ruitensproeiervloeistofvulpijp worden verwijderd. De steun zit rechtsvoor in de motorruimte.\

De informatie over een eventueel vereist verwijderen van de steun staat in de beschrijving van het betreffende te vervangen lampje.

Verwijderen

De reservoirvulpijp A in pijlrichting 1 uit de steun losmaken afb. 297.
Een vinger in de uitsparing B in pijlrichting 2 steken en de blokkeringsnok C in pijlrichting 3 optillen.
De steun van de reservoirvulpijp in pijlrichting 4 verwijderen.

Aanbrengen

De steun van de reservoirvulpijp tegengesteld aan pijlrichting 4 erin schuiven afb. 297.

De steun moet goed vastklikken.

De reservoirvulpijp tegengesteld aan pijlrichting 1 in de steun schuiven.

Gloeilampje van dagrijverlichting (halogeenkoplamp) vervangen

afb. 298 Gloeilampje van dagrijverlichting vervangen

De betreffende afdekking in de voorste wielkuip verwijderen .
De fitting met het gloeilampje in pijlrichting 1 draaien afb. 298.
De fitting met het gloeilampje in pijlrichting 2 verwijderen.
Het gloeilampje in de fitting vervangen.
De fitting met het nieuwe gloeilampje tegen de pijlrichting in 2 in de koplamp plaatsen.
De fitting met het nieuwe gloeilampje tegen de pijlrichting in 1 tot de aanslag draaien.
De betreffende afdekking in de voorste wielkuip weer aanbrengen

Gloeilampje van dim- en grootlicht (halogeenkoplamp) vervangen

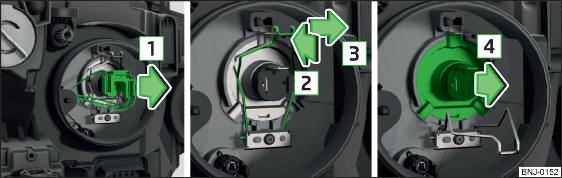

afb. 299 Gloeilampje van dim- en grootlicht vervangen

De betreffende afdekking in de voorste wielkuip verwijderen .

Voor het vervangen van het lampje in de rechterkoplamp eerst de steun van de ruitensproeiervloeistofvulpijp verwijderen .
De beschermkap B afb. 295 op verwijderen.
De stekkervergrendeling indrukken en de stekker door heen en weer te bewegen in pijlrichting 1 afb. 299 verwijderen.
De veer in pijlrichting 2 indrukken.
De veer in pijlrichting 3 loslaten.
Het defecte gloeilampje in pijlrichting 4 eruit trekken.
Een nieuw gloeilampje in de koplamp plaatsen en de veer tegengesteld aan pijlrichting 3 borgen.
De stekker tegen de pijlrichting 1 erop steken.
De beschermkap B afb. 295 op aanbrengen.

Na het vervangen van het lampje in de rechterkoplamp, de steun van de ruitensproeiervloeistofvulpijp weer aanbrengen .

De betreffende afdekking in de voorste wielkuip weer aanbrengen

Gloeilampje van stadslicht (halogeenkoplamp) vervangen

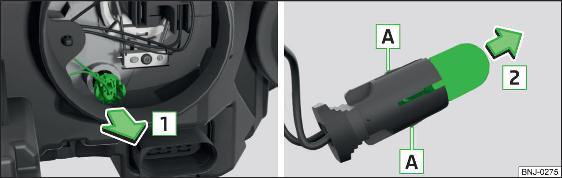

afb. 300 Gloeilampje van stadslicht vervangen

Gloeilampje van parkeerlicht verwijderen/aanbrengen

De betreffende afdekking in de voorste wielkuip verwijderen .

Vóór het vervangen van het lampje in de rechterkoplamp eerst de steun van de ruitensproeiervloeistofvulpijp verwijderen .

De beschermkap B afb. 295 op verwijderen.
De fitting met het gloeilampje met heen en weer gaande bewegingen in pijlrichting 1 afb. 300 lostrekken.
De fitting met het gloeilampje bij A vastpakken.
Het defecte gloeilampje uit de fitting in pijlrichting 2 verwijderen.
Een nieuw gloeilampje in de fitting tot de aanslag aanbrengen.
De fitting met het gloeilampje weer in de koplamp aanbrengen.
De beschermkap B afb. 295 op aanbrengen.

Na het vervangen van het lampje in de rechterkoplamp, de steun van de ruitensproeiervloeistofvulpijp weer aanbrengen .

De betreffende afdekking in de voorste wielkuip weer aanbrengen

Gloeilampje van knipperlicht voor (halogeenkoplamp) vervangen

afb. 301 Gloeilampje van knipperlicht voor vervangen

Vóór het vervangen van het lampje in de rechterkoplamp eerst de steun van de ruitensproeiervloeistofvulpijp verwijderen .

De beschermkap C afb. 295 op verwijderen.
De fitting met het gloeilampje in pijlrichting 1 draaien afb. 301.
De fitting met het gloeilampje in pijlrichting 2 verwijderen.
Het gloeilampje in de fitting vervangen.
De fitting met het nieuwe gloeilampje tegen de pijlrichting in 2 in de koplamp plaatsen.
De fitting met het nieuwe gloeilampje tegen de pijlrichting in 1 tot de aanslag draaien.
De beschermkap C afb. 295 op aanbrengen.

Na het vervangen van het lampje in de rechterkoplamp, de steun van de ruitensproeiervloeistofvulpijp weer aanbrengen .

Gloeilampje van dimlicht (halogeenprojectorkoplamp) vervangen

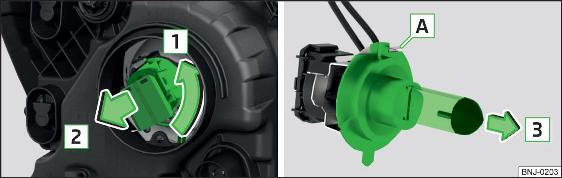

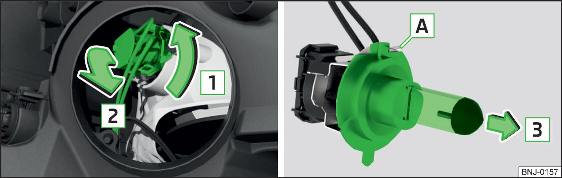

afb. 302 Gloeilampje van dimlicht vervangen

De betreffende afdekking in de voorste wielkuip verwijderen .
De beschermkap D afb. 295 op verwijderen.
De stekker met het gloeilampje in pijlrichting 1 draaien afb. 302.
De stekker met het gloeilampje in pijlrichting 2 eruit trekken.
Het gloeilampje in pijlrichting 3 uit de stekker verwijderen.
Een nieuw gloeilampje zo in de stekker plaatsen dat de nok A op de stekker in de uitsparing van het gloeilampje vastklikt.
De stekker met het nieuwe gloeilampje tegen de pijlrichting 2 in de koplamp plaatsen.
De stekker met het nieuwe gloeilampje tegen de pijlrichting 1 tot de aanslag draaien.
De beschermkap D afb. 295 op aanbrengen.
De betreffende afdekking in de voorste wielkuip weer aanbrengen

Gloeilampje van grootlicht (halogeenprojectorkoplamp) vervangen

afb. 303 Gloeilampje van grootlicht vervangen

Vóór het vervangen van het lampje in de rechterkoplamp eerst de steun van de ruitensproeiervloeistofvulpijp verwijderen .

De beschermkap E afb. 295 op verwijderen.
De stekker met het gloeilampje in pijlrichting 1 draaien afb. 303.
De stekker met het gloeilampje in pijlrichting 2 eruit trekken.
Het gloeilampje in pijlrichting 3 uit de stekker verwijderen.
Een nieuw gloeilampje zo in de stekker plaatsen dat de nok A op de stekker in de uitsparing van het gloeilampje vastklikt.
De stekker met het nieuwe gloeilampje tegen de pijlrichting 2 in de koplamp plaatsen.
De stekker met het nieuwe gloeilampje tegen de pijlrichting 1 tot de aanslag draaien.
De beschermkap E afb. 295 op plaatsen.

Na het vervangen van het lampje in de rechterkoplamp, de steun van de ruitensproeiervloeistofvulpijp weer aanbrengen .

Gloeilampje van knipperlicht (halogeenprojectorkoplamp) vervangen

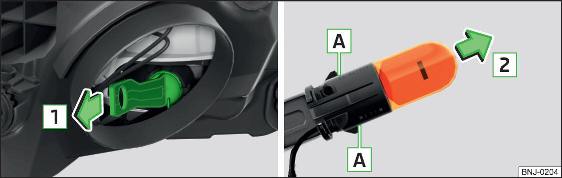

afb. 304 Gloeilampje van knipperlicht vervangen

Voor het vervangen van het lampje in de rechterkoplamp eerst de steun van de ruitensproeiervloeistofvulpijp verwijderen .

De beschermkap E afb. 295 op verwijderen.
De fitting met het gloeilampje met heen en weer gaande bewegingen in pijlrichting 1 afb. 304 lostrekken.
De fitting met het gloeilampje bij A vastpakken.
Het defecte gloeilampje uit de fitting in pijlrichting 2 verwijderen.
Een nieuw gloeilampje in de fitting tot de aanslag aanbrengen.
De fitting met het gloeilampje weer in de koplamp aanbrengen.
De beschermkap E afb. 295 op plaatsen.

Na het vervangen van het lampje in de rechterkoplamp, de steun van de ruitensproeiervloeistofvulpijp weer aanbrengen .

Gloeilampje van mistlamp vervangen

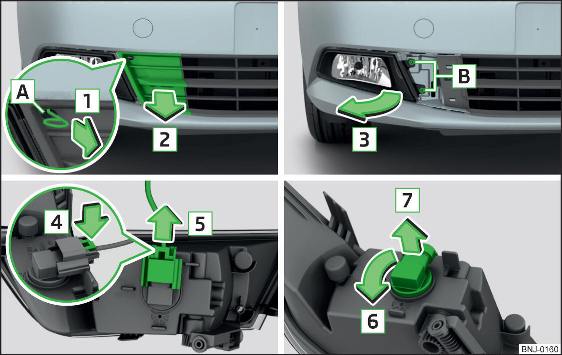

afb. 305 Mistlamp uitnemen/gloeilampje vervangen

Beschermrooster en koplamp verwijderen

In opening A afb. 305 de beugel voor het lostrekken van de wieldoppen inbrengen.
Door trekken aan de haak in pijlrichting 1 het beschermrooster in pijlrichting 2 verwijderen.
De schroeven B met de schroevendraaier uit het wagengereedschap losdraaien.
De mistlamp in pijlrichting 3 voorzichtig verwijderen.

Gloeilampje vervangen

De vergrendeling op de stekker in pijlrichting 4 drukken.
De stekker in pijlrichting 5 losmaken.
De fitting met het gloeilampje tot de aanslag in pijlrichting 6 draaien.
De fitting met het gloeilampje in pijlrichting 7 verwijderen.
Een nieuwe fitting met het gloeilampje in de koplamp aanbrengen en tot de aanslag tegen de pijlrichting in 6 draaien.
De stekker monteren.

Koplamp en beschermrooster plaatsen

De mistlamp tegen de pijlrichting in 3 afb. 305 plaatsen en vastdraaien.
Het beschermrooster plaatsen en voorzichtig erin drukken, tot het hoorbaar vastklikt.

Achterlicht uit- en inbouwen

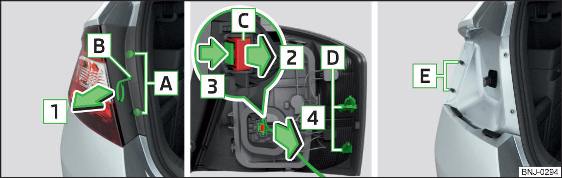

afb. 306 Achterlicht uitbouwen / stekker lostrekken

Uitbouwen

De achterklep openen.
De bouten A afb. 306 met de schroevendraaier uit het wagengereedschap losdraaien.
In de opening B de beugel voor het lostrekken van de wieldoppen, met het oog naar beneden (bij het rechterlicht met het oog naar boven) gericht, geleiden.
De lamp met de handpalm vastpakken en in pijlrichting 1 voorzichtig van de pennen E lostrekken.
De vergrendeling C op de stekker in pijlrichting 2 trekken.
De vergrendeling van de stekker in pijlrichting 3 drukken en de stekker in pijlrichting 4 eruit trekken.

Inbouwen

De stekker in het achterlicht steken.
De vergrendeling tegen de pijlrichting 2 afb. 306 borgen.
De lamp met de openingen D op de pennen E in de carrosserie steken.
Het achterlicht voorzichtig op de pennen in de carrosserie aandrukken .
Het achterlicht vastschroeven.
De achterklep sluiten.

VOORZICHTIG

Let erop dat bij het inbouwen van het achterlicht de kabelstreng niet wordt ingeklemd tussen de carrosserie en de verlichting - gevaar voor beschadiging van de elektrische installatie en waterlekkage.
Wij adviseren, om bij onzekerheid of de kabelstreng niet is ingeklemd, de aansluiting van het achterlicht door een specialist te laten controleren.
Bij het uit- en inbouwen van het achterlicht erop letten, dat de lak van de wagen en het achterlicht niet worden beschadigd.

Gloeilampjes in het achterlicht vervangen

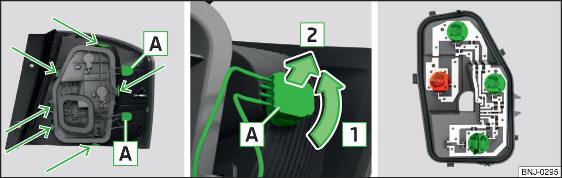

afb. 307 Buitenste gedeelte van achterlicht / gloeilampje verwijderen / lamphouder

Buitenste gedeelte van het achterlicht

De fitting met het gloeilampje A in pijlrichting 1 draaien afb. 307.
De fitting met het gloeilampje in pijlrichting 2 uit het lamphuis verwijderen.
Het gloeilampje door heen en weer te bewegen eruit trekken.
Een nieuw gloeilampje in de fitting aanbrengen.
De fitting met het gloeilampje weer in het lamphuis plaatsen en tot de aanslag tegen de pijlrichting 1 draaien.

Binnenste gedeelte van het achterlicht

De fittingen met de gloeilampjes A in pijlrichting 1 draaien afb. 307.
De fittingen met de gloeilampjes in pijlrichting 2 uit het lamphuis verwijderen.
De fitting in de met pijlen gemarkeerde gedeeltes ontgrendelen afb. 307 en de fitting uit de lamp verwijderen.
Het betreffende gloeilampje tot de aanslag linksom draaien en uit de houder verwijderen.
Een nieuw gloeilampje in de houder plaatsen en tot de aanslag rechtsom draaien.
De lamphouder in het achterlicht plaatsen. De houder moet goed vergrendelen.
De fittingen met de gloeilampjes A weer in het lamphuis plaatsen en tegen de pijlrichting 1 tot de aanslag draaien.
