Skoda Fabia: Tablethouder
Inleiding voor het onderwerp
In de houder kunnen externe apparaten (bv. tablet, smartphone etc.) met een grootte van min. 122 mm en max. 195 mm worden bevestigd.
De maximale toelaatbare belasting van de houder bedraagt 750 g.
VOORZICHTIG De maximale toegestane belasting van de houder nooit overschrijden - er bestaat gevaar voor beschadiging of een beperkte werking. |
Achter de hoofdsteunen aanbrengen

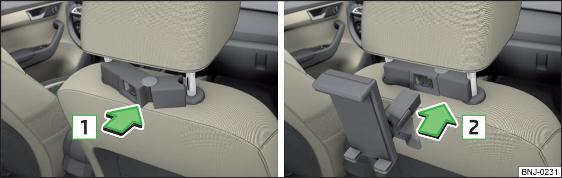

afb. 98 Aanbrengen: Adapter / houder

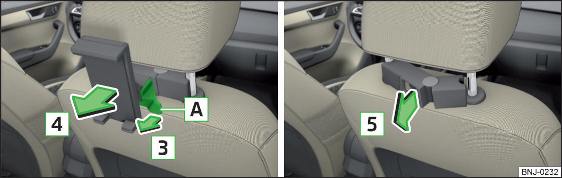

afb. 99 Verwijderen: Houder / adapter
- Om aan te brengen de geopende adapter op de geleidestangen van de hoofdsteunen voorin plaatsen en in pijlrichting 1 vastklikken afb. 98 .
- De houder in pijlrichting 2 in de adapter vastklikken.
- Om te verwijderen borgoog A in pijlrichting 3 trekken en de houder in pijlrichting 4 uit de adapter nemen afb. 99.
- Op de adapter drukken en deze in pijlrichting 5 van de geleidingsstangen voor de hoofdsteunen verwijderen.
ATTENTIE Voorzichtig omgaan met de adapter - gevaar voor letsel aan de vingers. |
Houder bedienen

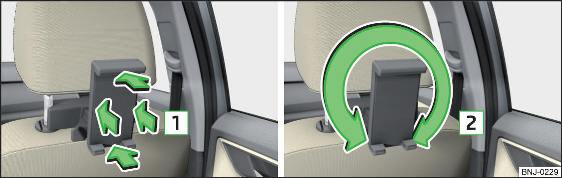

afb. 100 Houder kantelen en draaien
afb. 101
Grootte van de houder aanpassen
De houder kan 30° in pijlrichting 1 worden gekanteld en 360° in pijlrichting 2 worden gedraaid afb. 100.
- Om de houdergrootte aan te passen borglip A in pijlrichting 3 eruit trekken en het gedeelte B in pijlrichting 4 in de gewenste positie verschuiven afb. 101.
Let op Indien in de houder geen extern apparaat aanwezig is, adviseren wij het gedeelte B tot de aanslag naar beneden te verschuiven. Anders kunnen bij bepaalde snelheden storende geluiden optreden. |
