Afstellen koplampen

Gloeilampen

  1. Breng de banden op de voorgeschreven spanning en verwijder alle lading uit de auto behalve het reservewiel en het gereedschap. Laat iemand in de auto plaatsnemen op de bestuurdersstoel.
  2. De auto moet op een vlakke ondergrond staan.
  3. Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke koplamp) en een horizontale lijn (die door het hart gaat van de koplamp) op het scherm.
  4. Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.

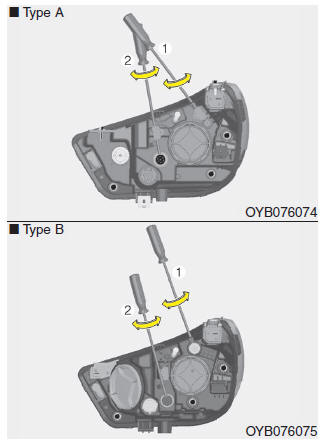

  5. Draai de schroevendraaier (1) rechtsom of linksom om de hoogte van het grootlicht af te stellen. Draai de schroevendraaier (2) rechtsom of linksom om de hoogte van het dimlicht af te stellen.

Afstellen mistlamp voor

Gloeilampen

Het afstellen van de mistlampen vóór gaat op dezelfde wijze als bij de koplampen.

Controleer of de accu voldoende geladen is, schakel de mistlampen vóór in en stel de mistlampen af.

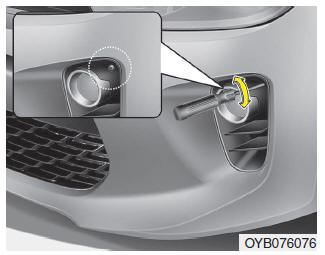

Verdraai de schroevendraaier rechtsom of linksom om de lichtbundel omhoog of omlaag te verstellen.

Richtpunt

Gloeilampen

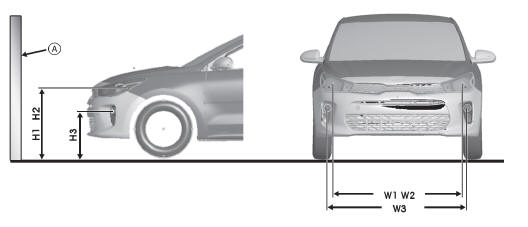

* A: Scherm

Conditie auto Koplamp (MFR type) Koplamp (Type met twee functies)
Afstand tot de grond Afstand tussen lampen Afstand tot de grond Afstand tussen lampen
Dimlicht Grootlicht Dimlicht Grootlicht Dimlicht Grootlicht Dimlicht Grootlicht
H1 H2 W1 W2 H1' H2' W1' W2'
Zonder bestuurder 722 (28.4) 722 (28.4) 1,320 (52) 1,320 (52.0) 52.0) 725 (28.5) 52.0) 725 (28.5) 1,333 (52.5) 1,333 (52.5)
Met bestuurder 713 (28.0) 715 (28.1) 1,320 (52) 1,320 (52.0) 716 (28.2) 718 (28.3) 1,333 (52.5) 1,333 (52.5)



Conditie auto Mistlamp voor (gloeilamptype)
Afstand tot de grond Afstand tussen lampen
H3 W3
Zonder bestuurder 482 (19.0) 1,417 (55.8)
Met bestuurder 473 (18.6) 1,417 (55.8)

Gebaseerd op een scherm van 10 meter

Gloeilampen

Dimlicht (LHD)

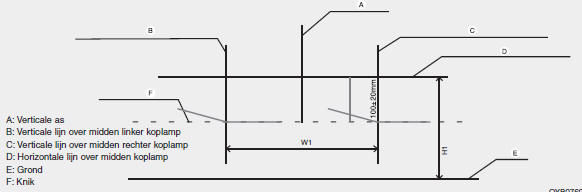

  1. Stel het dimlicht af met bestuurder in de auto zit.
  2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
  3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.
  4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

Gebaseerd op een scherm van 10 meter

Gloeilampen

Dimlicht (RHD)

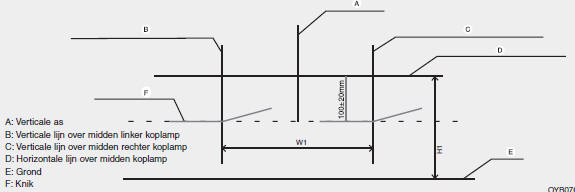

  1. Stel het dimlicht af met bestuurder in de auto zit.
  2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
  3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting
  4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

Gloeilampen

Mistlamp vóór

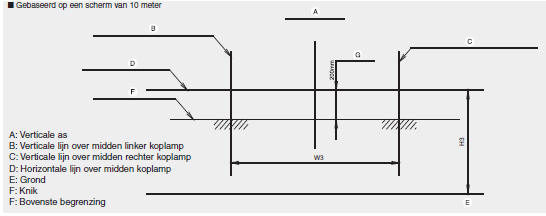

  1. Stel de mistlampen af met bestuurder in de auto zit.
  2. De begrenzingslijn moet in het toegestane gebied vallen (gearceerde gedeelte).
