Skoda Fabia: Trekhaak

Skoda Fabia / Škoda Fabia - Instructieboekje / Rijden / Trekhaak en aanhangwagen / Trekhaak

Inleiding voor het onderwerp

De maximale kogeldruk bij aanhangwagengebruik is afhankelijk van het motortype en de wagenuitrusting. De voor uw wagen geldende waarde is te vinden in de technische wagendocumentatie en in de conformiteitsverklaring (het zgn. CVO-document) of op te vragen bij een ŠKODA Partner.

Overige gegevens (bv. op het typeplaatje van de trekhaak) geven alleen informatie over de testwaarden van de trekhaak.

ATTENTIE

Voor elke rit met aangebrachte kogelkop controleren of deze correct in de bevestigingsschacht is aangebracht en bevestigd.
Indien de kogelkop niet correct in de bevestigingsschacht is aangebracht en bevestigd, mag deze niet worden gebruikt - gevaar voor ongevallen.
Geen veranderingen of aanpassingen aan de trekhaak uitvoeren.
De bevestigingsschacht van de trekhaak altijd schoon houden. Vuil verhindert het correct bevestigen van de kogelkop!

Beschrijving

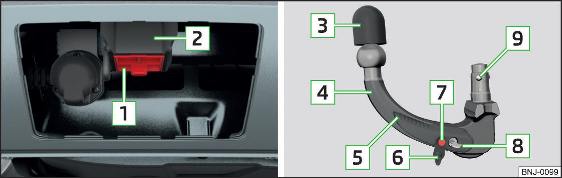

afb. 242 Drager van de trekhaak / kogelkop

De kogelkop is afneembaar en bevindt zich in het opbergvak voor het reservewiel.

Drager van de trekhaak en kogelkop afb. 242

Afdekkap voor de bevestigingsschacht
Bevestigingsschacht
Beschermkap
Kogelkop
Bedieningshendel
Slotkap
Ontspanpen
Sleutel
Vergrendelingskogel

Paraatheidsstand instellen

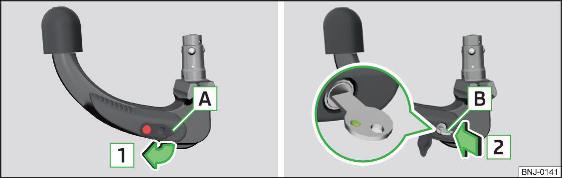

afb. 243 Kap van slot verwijderen / sleutel in het slot steken

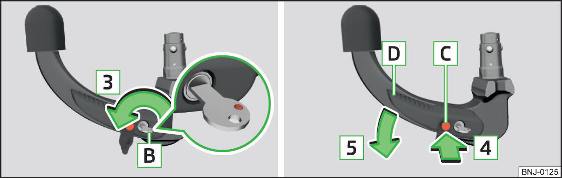

afb. 244 Slot ontgrendelen / ontspanpen indrukken en bedieningshendel indrukken

De kogelkop kan alleen worden gemonteerd als deze zich in de paraatheidsstand bevindt.

De kogelkop onder de beschermkap beetpakken.
De kap A van het slot in pijlrichting 1 afb. 243 verwijderen.
De sleutel B in pijlrichting 2 in het slot steken, zodat de groene markering naar boven is gekeerd.
De sleutel B in pijlrichting 3 draaien, zodat de rode markering naar boven is gekeerd afb. 244.
De ontspanpen C in pijlrichting 4 tot de aanslag erin drukken en tegelijkertijd de bedieningshendel D tot de aanslag in pijlrichting 5 drukken .

De bedieningshendel D blijft in deze stand vergrendeld.

Instelling van de paraatheidsstand controleren

afb. 245 Paraatheidsstand

Correct ingestelde paraatheidsstand afb. 245

De bedieningshendel A is in de onderste stand geblokkeerd.

De ontspanpen B kan worden bewogen.

De rode markering op sleutel C is naar boven gekeerd.

De sleutel kan in de paraatheidsstand niet worden verwijderd of in een andere stand worden gedraaid. De zo ingestelde kogelkop is gereed voor montage.

Kogelkop monteren - 1e stap

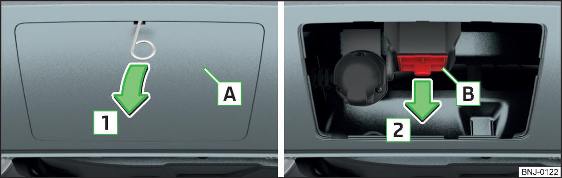

afb. 246 Afdekkap verwijderen: Uit de achterbumper / voor de bevestigingsschacht

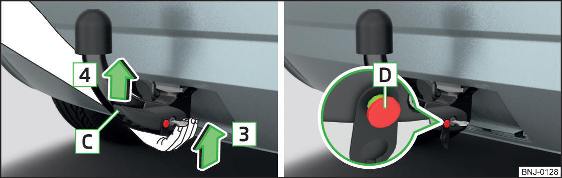

afb. 247 Kogelkop aanbrengen / ontspanpen in uitgeschoven toestand

Inbouw voorbereiden

De afdekkap voor de bevestigingsschacht A in pijlrichting 1 . afb. 246 met de bij het wagengereedschap behorende beugel voor het lostrekken van wieldoppen verwijderen.
De afdekkap B in pijlrichting 2 verwijderen . .

Inbouwen

De kogelkop vanaf de onderzijde. afb. 247 vastpakken en in de bevestigingsschacht in pijlrichting 3 schuiven totdat deze hoorbaar vastklikt . .

De bedieningshendel C draait zelfstandig in pijlrichting 4 omhoog en de ontspanpen D komt naar buiten (het rode en groene gedeelte is zichtbaar) . .

Als de bedieningshendel C niet zelfstandig draait of als de ontspanpen D niet naar buiten komt, moet de kogelkop door het tot de aanslag omlaagdraaien van de hendel C uit de bevestigingsschacht worden verwijderd en moeten de contactoppervlakken van de kogelkop en de bevestigingsschacht worden gereinigd.

ATTENTIE

De afdekkap voor de bevestigingsschacht B voorzichtig verwijderen - gevaar voor letsel aan de handen!
Bij het bevestigen van de kogelkop moeten de handen uit het draaibereik van de bedieningshendel worden gehouden - gevaar voor letsel aan de vingers!
Nooit proberen de bedieningshendel met geweld omhoog te trekken om de sleutel te draaien. De kogelkop zou dan niet correct bevestigd zijn!

Kogelkop monteren - 2e stap

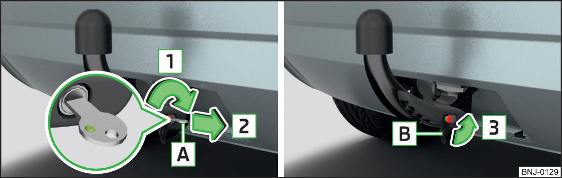

afb. 248 Slot vergrendelen en sleutel eruit trekken / kap op het slot steken

De sleutel A in pijlrichting 1 draaien, zodat de groene markering naar boven is gekeerd afb. 248.
De sleutel in pijlrichting 2 verwijderen.
De kap B in pijlrichting 3 op het slot steken.
De kogelkop op een correcte bevestiging controleren .

ATTENTIE Na de montage van de kogelkop altijd het slot vergrendelen en de sleutel verwijderen. De kogelkop mag niet met aangebrachte sleutel worden gebruikt.

Correcte bevestiging controleren

afb. 249 Correct bevestigde kogelkop

Correct bevestigde kogelkop afb. 249

De kogelkop moet stevig in de bevestigingsschacht zitten, bij sterk "schudden" mag er geen speling zijn.

De bedieningshendel A staat helemaal bovenaan.

De ontspanpen B steekt helemaal uit (het rode en groen gedeelte is zichtbaar).

De sleutel is verwijderd en de kap C zit op het slot.

Kogelkop verwijderen - 1e stap

afb. 250 Kap van slot verwijderen

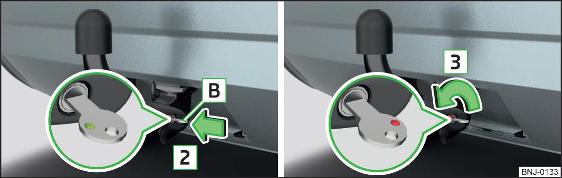

afb. 251 Sleutel in het slot steken / slot ontgrendelen

Op de stang met kogelkop mag geen aanhangwagen resp. geen ander accessoire aangekoppeld zijn. Wij adviseren voor het verwijderen van de kogelkop de beschermkap op de kogelkop te zetten.

De kap A van het slot in pijlrichting 1 afb. 250 verwijderen.
De sleutel B in pijlrichting 2 in het slot steken, zodat de groene markering naar boven is gekeerd afb. 251.
De sleutel in pijlrichting 3 draaien, zodat de rode markering naar boven is gekeerd.

Kogelkop verwijderen - 2e stap

afb. 252 Kogelkop losmaken

Uitbouwen

De kogelkop van onderen vastpakken afb. 252.
De ontspanpen A in pijlrichting 1 tot de aanslag erin drukken en tegelijkertijd de bedieningshendel B tot de aanslag in pijlrichting 2 drukken .

In deze stand is de kogelkop los en valt vrij naar beneden in de hand. Indien de kogelkop na het losmaken niet vrij in de hand valt dan met de andere hand van bovenaf hierop drukken.

Afsluitende werkzaamheden

De afdekkap B afb. 246 op tegen de pijlrichting 2 aanbrengen.
De afdekkap A afb. 246 op bij de "haakjes" in de onderkant van de bumper plaatsen.
De afdekkap eerst links en rechts en vervolgens bovenin erin drukken.

Indien de bedieningshendel B wordt vastgehouden en niet tot de aanslag naar beneden wordt gedrukt, beweegt deze na het verwijderen van de kogelkop weer naar boven en vergrendelt niet in de paraatheidsstand. De kogelkop moet dan vóór de volgende inbouw in deze stand worden gebracht Paraatheidsstand instellen.

De kogelkop dient vóór het opbergen in de bak met het wagengereedschap te worden gereinigd.

ATTENTIE De kogelkop nooit los in de bagageruimte laten liggen. Deze zou bij een plotselinge remmanoeuvre beschadigingen kunnen veroorzaken en de inzittenden in gevaar kunnen brengen!

VOORZICHTIG

De kogelkop in de paraatheidsstand, met de sleutel naar boven gekeerd, in de box opbergen - anders gevaar voor beschadiging van de sleutel!
Bij de omgang met de bedieningshendel niet teveel kracht uitoefenen (bv. niet erop staan)!

Kogeldruk bij gemonteerde accessoires

Bij gebruik van accessoires (bv. een fietsendrager) moet de maximale lengte hiervan evenals het maximaal toegestaan gewicht incl. belasting in acht worden genomen.

De maximale lengte van de gemonteerde accessoire (vanaf de kogelkop van de trekhaak gemeten) bedraagt 70 cm.

Het maximaal toegestane gewicht van het gemonteerde accessoire incl. belading komt overeen met de maximale kogeldruk bij aanhangwagengebruik, maar mag niet hoger zijn dan 50 kg.

Deze waarde geldt als het zwaartepunt van de belading zich op maximaal 30 cm van de kogelkop van de trekhaak bevindt.

Bij toenemende afstand van het zwaartepunt van de belading tot de kogelkop van de trekhaak neemt het maximaal toegestane gewicht van het accessoire inclusief belading af (bv. op een afstand van 60 cm tot de kogelkop met ongeveer de helft).

VOORZICHTIG Het maximaal toegestaan gewicht van de accessoire incl. belading evenals de maximale lengte van de accessoire nooit overschrijden - gevaar voor beschadiging van de trekhaak en de wagen.

Let op Wij adviseren het accessoire uit het originele ŠKODA accessoireprogramma te gebruiken.
