Fiat Punto: Zekeringen vervangen - Noodgevallen - Fiat Punto - InstructieboekjeFiat Punto: Zekeringen vervangen

ZEKERINGKAST MOTORRUIMTE

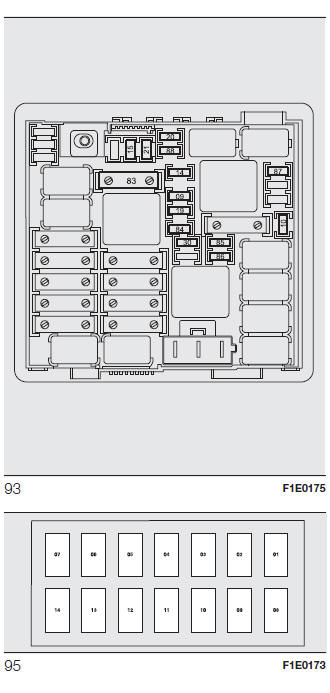

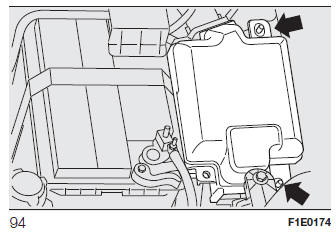

De zekeringenkast fig. 93 bevindt zich aan de kant van de accu: om toegang te krijgen tot de zekeringen het beschermdeksel verwijderen, door te werk te gaan op de door de pijl aangegeven punten (zie fig. 94).

ZEKERINGKAST MOTORRUIMTE

ZEKERINGENKAST IN DASHBOARD

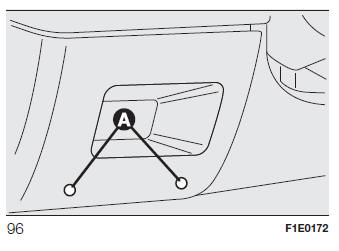

Draai, om toegang te krijgen tot de zekeringenkast in het dashboard, fig.95 de schroeven A fig. 96 los en verwijder het deksel.

ZEKERINGENKAST IN DASHBOARD

ZEKERINGENKAST IN DASHBOARD

ZEKERINGENKAST IN DE BAGAGERUIMTE

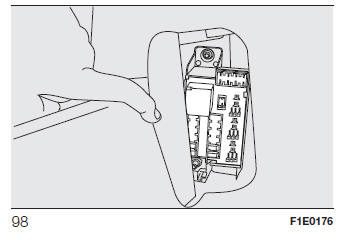

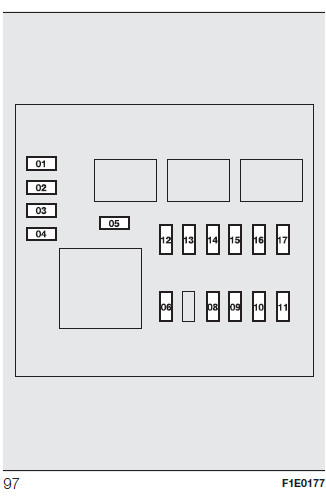

Om toegang te krijgen tot de zekeringenkast fig. 97 (die zich aan de linkerkant van de bagageruimte bevindt), het inspectieklepje openen (ziefig. 98).

ZEKERINGENKAST IN DE BAGAGERUIMTE

ZEKERINGENKAST IN DE BAGAGERUIMTE

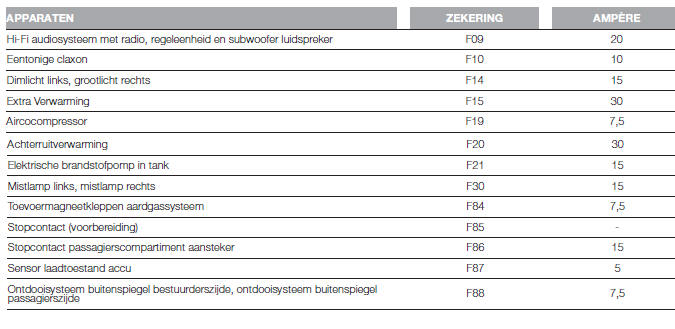

ZEKERINGKAST MOTORRUIMTE

fig. 94

ZEKERINGKAST MOTORRUIMTE

ZEKERINGENKAST IN DASHBOARD

fig. 96

APPARATEN

ZEKERING AMPÈRE
Rechter dimlicht 01 (*) 7,5
Dimlicht links 08 (*) 7,5
Hoogteregeling koplampen 08 5
Stroomtoevoer voor relaispoelen op zekeringenkast motorruimte en relaisspoelen op regeleenheid Body Computer 13 5
Plafondverlichting voor, plafondverlichting achter, zonneklepverlichting, positielichten portier, verlichting bagageruimte, verlichting dashboardkastje 02 (*) 5
Stroomtoevoer en accu voor EOBD-diagnose, regeleenheid automatische klimaatregeling, alarm, radio, Blue&Me regeleenheid 05 10
INT voeding voor instrumentenpaneel, schakelaar op rempedaal (normaal geopend contact), derde remlicht 11 5
Motoren portiervergrendeling/ontgrendeling, motoren inschakeling dead lock, motor ontgrendeling achterklep 04 20
Pomp ruitensproeiers/achterruitsproeier 06 20
Motor elektrische ruitbediening op voorportier bestuurderszijde 14 20
Motor elektrische ruitbediening op voorportier bestuurderszijde 07 20
INT voeding voor controlelampjes dashboard, regeleenheid parkeren, regeleenheid meting bandenspanning, elektrische beweging buitenspiegel, regensensor, regeleenheid schuifdak, stopcontact My Port infotelematicasysteem, elektrisch dimbare achteruitkijkspiegel 12 5
Instrumentenpaneel 03 5
Stroomtoevoer voor rempedaalschakelaar (normaal geopend contact), koppelingspedaalschakelaar, interieurverwarming,Blue&Me regeleenheid, inbouwvoorbereiding radio, regeleenheid spanningsstabilisator, achteruitrijlicht op bumper, sensor water in dieselfilter, regeleenheid voorgloeisysteem, sensor remberkachtiging, relailsspoelen op zekeringenkast motorruimte, debietmeter 10 7,5

(*)Zekering alleen aanwezig bij bepaalde versies

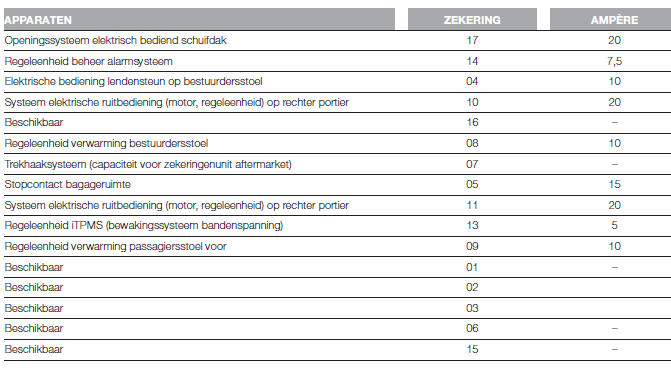

ZEKERINGENKAST IN DE BAGAGERUIMTE

fig. 98

ZEKERINGENKAST IN DE BAGAGERUIMTE

BELANGRIJK

Als de zekering opnieuw doorbrandt, neem dan contact op met het Fiat Servicenetwerk.

Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.

Vervang een zekering nooit door een exemplaar met een grotere stroomsterkte (ampère); BRANDGEVAAR.

Als een hoofdzekering (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) doorbrandt, probeer dan niet eigenhandig reparaties uit te voeren maar neem contact op met het Fiat Servicenetwerk.

Controleer voordat een zekering wordt vervangen, of de contactsleutel verwijderd is en of alle stroomverbruikers uitstaan en/of zijn ontkoppeld.

Als een hoofdzekering voor veiligheidssystemen (airbagsysteem, remsysteem), vermogenssystemen (motorsysteem, transmissiesysteem) of de stuurinrichting doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
